变频器转速表

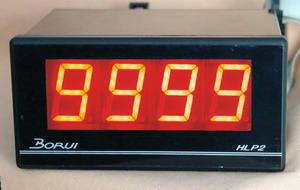

HLP-AD10-10-R4型变频器数字智能转速表

一、变频器转速显示表的主要特点

★HLP-AD10-10-R4型变频器转速显示表使用方便，不仅可以镶嵌在电器柜上观察速度，而且可以在控制台显示变频器的转速，使转速显示更加灵活、直观。
★该变频器转速显示表的最大显示范围是0～9999转，而且其最大转速还可以根据实际任意设定，并保存在EEPROM以放掉电丢失。比如0～50转至 0～9999转。
★该变频器转速显示表的输入信号是变频器的0～10V 将其转换成0～Nmax的转速信号，转换精度为1／1024，最大转速Nmax可依据变频器由用户自行设定。
★该显示表由LED发光管组成，高亮度显示变频器转速、适合多人多角度观察。
★该显示表还可以用于其它AD转换的场合，模拟输入电压范围也可以根据用户需要改为 0—5V 、0—10V以及0—20mA电流环输入。

二、通用技术参数

HLP-AD10-10-R4

输入信号：0－10V模拟信号

模拟信号输入电阻：≥680Ω

最大转速调整范围（Nmax）：0～9999转

适用变频器：所有带有转速信号模拟电压输出的变频器

显示范围：0～9999

使用环境：环境温度：－18℃～+50℃；

环境湿度：10～90％相对湿度；

工作电源：DC24V±20％；

功耗：≤1W

结构：面板表式

三、型号、外形尺寸及功能

HLP-AD10-10-R4

HLP2系列AD模块型号对照表(外形尺寸为宽×高×深)：

编号	型号	功能	外形及安装形式
1	HLP-AD10-10-R4	变频器转速显示表，1路AD转换，精度1024分度，模拟输入0-10V，最大显示：9999	外形尺寸mm：（宽×高×深） 96×48×76 开孔尺寸mm： 92×45

四、使用方法

HLP-AD10-10-R4

根据变频器的最大转速输出设定Nmax的值，举例的数据对照表（见下表）：

变频器输出电压（V）	最大转速设定Nmax（转）	仪表显示数据范围（转）
0－10	100	0－100
0－10	2650	0－2650
0－10	5100	0－5100
0－10	6450	0－6450
0－10	9999	0－9999

精度说明：当Nmax设为1024或以下时，显示的转速精度为1转；
当Nmax设为2048时，显示的转速精度为2转，其余类推。

五、接线端子功能说明

HLP-AD10-10-R4

端子号	端子名称	功能定义	备注
1	24V＋	DC24V电源正	直流24V电源
2	24V－（地）	GND（24V电源负、COM、模拟信号负）	直流24V电源
3	COM接地	Nmax值设定开关的公共端（接地）	变频器最大转速Nmax的设定按钮开关
4	设定选择	接通为设定状态；断开为正常显示状态
5	Nmax ＋	Nmax值增加键
6	Nmax －	Nmax值减少键
8	＋	模拟电压信号输入正极	接变频器0～10V模拟信号
9	－	模拟电压信号输入负极（接地）	接变频器0～10V模拟信号
