一、HLP2系列PLC专用数显表概述

    采用两线串行传输方式，只用两个PLC输出端口就可以完成复杂的数据传送。而且多表共用时只需N+1个输出端口。节省了PLC的输出端口（这对平均每个输出端口上百元的PLC来说，无疑是节省了大量资金）。简单的连接方法和简洁的编程方便用户使用。C型数显表具备四位扩展输出功能 ，也就是说该数显表用掉了两个PLC的输出端口，却又增加了四个继电器输出端口。实际上不但没有消耗掉PLC的输出端口资源，而且还额外增加了两个。所有扩展出来的输出端口都可以通过PLC编程控制。

    HLP2数显表的刷新速度快，最高速度时刷新一个四位BCD码只需68mS，即每秒刷新15次，而且多表共用时刷新速度不变。

二、通用技术指标：

输入信号：接收PLC的输出编码信号。

输入端口：时钟输入端口：SCK

                   数据输入端口：SDA

端口电流：20 mA

适用PLC：所有PLC；

通讯模式：与PLC的通讯为两线制，适用于PLC的晶体管输出端口。

多表并联：N表并联时只用PLC的N＋1个输出端口。

传送距离： ≤80米；

输入类型：a、漏型晶体管接口；

b、源型晶体管接口。

驱动模式： 4位数码显示，2个数据输入口：SDA与SCK；

端口情况：两个来自PLC的数据输入端口，最多四个扩展输出端口。

扩展输出类型：扩展输出端口为继电器输出。

扩展输出端口容量：交流3A，250V；直流 3A，30V

刷新周期：≥68mS；多表并联时刷新周期不变。

显示位数：4位LED数码显示。

显示范围：0～9999及扩展5个特殊符号。

使用环境：环境温度：－10℃～+50℃；

环境湿度：10～90％相对湿度；

工作电源：DC24V±20％；

功    耗：≤6W

结    构：标准卡入式。

四、型号说明：

五、仪表的外形、尺寸(宽×高×深)及实物照片：

1、HLP2B－39 型数显表、字高0.5英寸     外形（mm）：80×43×52     开孔（mm）：75.5×39.5
2、HLP2□－39R5 型5位数显表、字高0.56英寸     外形（mm）：80×43×52     开孔（mm）：75.5×39.5
3、HLP2□－45 型数显表、字高0.56英寸     外形（mm）：96×48×76     开孔（mm）：92×45

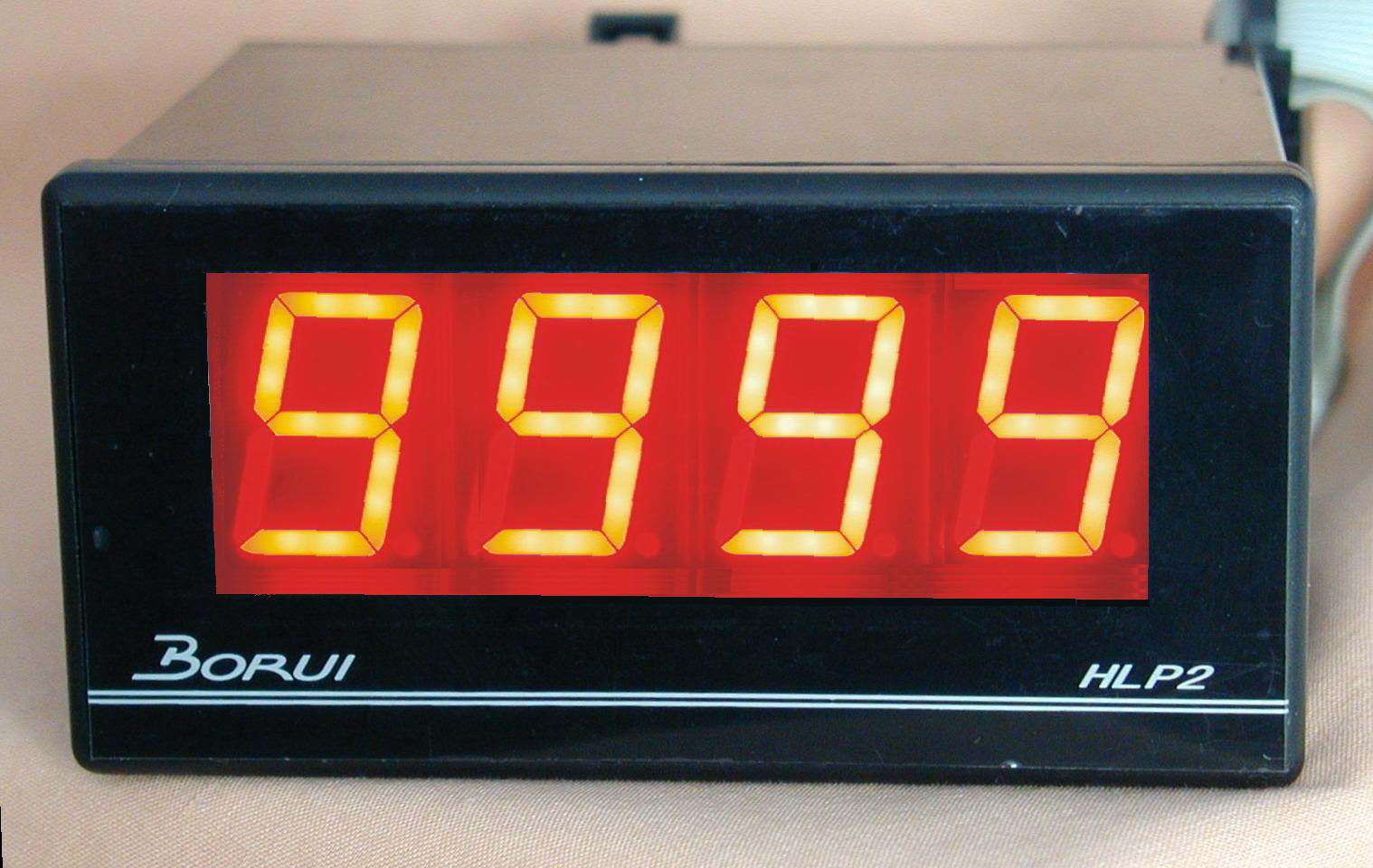

4、HLP2□－45R408 型数显表、字高0.8英寸     外形（mm）：96×48×76     开孔（mm）：92×45
5、HLP2□－80 型数显表     外形（mm）：160×80×96     开孔（mm）：152×76
6、可为用户定制大屏幕数显板
7、可为用户定做绿色等其它颜色的数显表
8、五位数显表
9、六位数显表
10、AD转换模块
11、变频器转速显示表（手册下载）
12、PLC输出端口扩展模块(详情……) （只用2个PLC的输出端口可扩展出16个晶体管输出） 如果您的PLC输出端口不够用时， 这是低成本扩充的最好办法！
13、PLC输出端口扩展板(详情……) （只用2个PLC的输出端口可扩展出16个继电器输出） 如果您的PLC输出端口不够用时， 这是低成本扩充的最好办法！
14、多用传感器数显表的主要特点： ★ HLP-AD10-10-R4型多用传感器数显表使用方便，不仅可以镶嵌在电器柜上观察速度，而且可以在控制台显示压力、转速、温度等模拟量，使数据显示更加灵活、直观。 ★ 该多用传感器数显表的最大显示范围是0～9999，而且其最大显示（对应10V）还可以根据实际任意设定，并保存在EEPROM以放掉电丢失。 比如0～50 至 0～9999转。 ★ 该多用传感器数显表的输入信号是0～10V 将其转换成0～Nmax的数字信号，转换精度为1／1024，最大值Nmax可依据用户需要自行设定。 ★ 该显示表由LED发光管组成，高亮度数字显示、适合多人多角度观察。 ★ 该显示表还可以用于其它AD转换的场合，模拟输入电压范围也可以根据用户需要改为 0—5V 、0—10V以及0—20mA电流环输入。

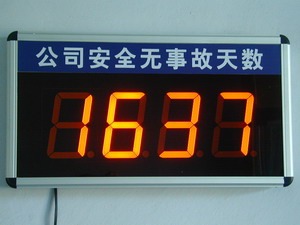

15.公司安全无事故天数牌(为客户特殊定制） ★配备不间断电源，停电后仍可计时 ★配备遥控器可复位清零及预置天数 ★采用220V供电

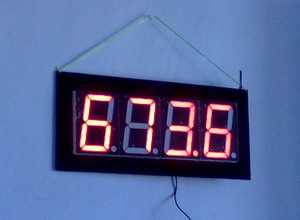

16.两线式5吋挂式数显牌(为客户特殊定制） ★型号：HLP2B-D5R4

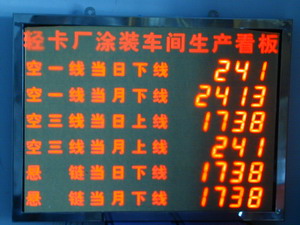

17.生产看板(为客户特殊定制） ★因有机玻璃保护纸膜未撕下，字体有些模糊

六、HLP2系列数显表型号对照表：
