安装与接线

一、 安装与使用

1、 表盘开孔尺寸

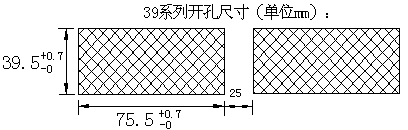

a、HLP2B-39 型:

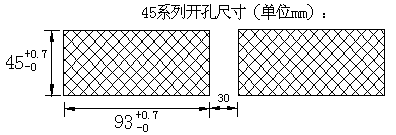

b、HLP2B-45 型、 HLP2C-45 型、 HLP2D-45 型、 HLP2E-45 型:

2、HLP2型PLC数显表的接线方法

a、 HLP2B-39型及HLP2B-45型 数码显示表的背后接线端子号对应功能见下表:

端子号

名称

功能定义

备注

1

+

DC24V电源正

24V

2

-

GND(24V电源负)

3

SCK

时钟输入口

5mA

4

SDA

数据输入口

5mA

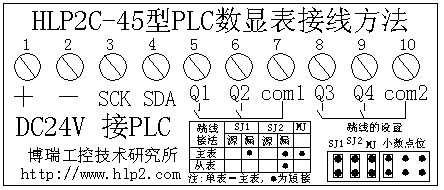

b、 HLP2C-45型、HLP2D-45型 数码显示表的背后接线端子号对应功能见下表:

端子号

名称

功能定义

备注

1

+

DC24V电源正

24V

2

-

GND(24V电源负)

3

SCK

时钟输入口

5mA

4

SDA

数据输入口

5mA

5

Q1

扩展输出端子 Q1

扩展继电器输出

端子。

当型号为 HLP2D时 8、9、10端子为空。

6

Q2

扩展输出端子 Q2

7

Com1

输出触点 Q1 、 Q2 的公共端子

8

Q3

扩展输出端子 Q3

9

Q4

扩展输出端子 Q4

10

Com2

输出触点 Q3 、 Q4 的公共端子

3、 选择性跳线的用法

a、 选择跳线接法示意表

跳线 名称

多表连接时作为主表时(只有 1 个) 或只连接一个表

多表连接时作为从表(可以多个)

接漏型晶体管输出的 PLC 时

接源型晶体管输出的 PLC 时

接漏型晶体管输出的 PLC 时

接源型晶体管输出的 PLC 时

SJ1

连接

断开

断开

断开

SJ2

连接

断开

连接

断开

MJ

连接

连接

断开

断开

b、 跳 线位置示意图( HLP2 □ -45 型表的跳线及小数点设置在仪表后面右下角)

HLP2B-39 型

HLP2 □ -45 型 选择跳线和小数点设置

注: HLP2D-45 型只有选择跳线设置,

无需小数点设置。

二、 接线图

1、HLP2B-45 型只涉及 1 ~ 4 接线端子 SJ1 、 SJ2 、 MJ 及小数点设置都在跳线设置位上。

2、HLP2C的接线图、HLP2D 的接线方 法同 HLP2C 只是 8 、 9 、 10 三脚为空,并且无需设置小数点跳线。

HLP2E - 45 型只接 1~4 接线端子。

3、 实际接线如有改动 应以仪表上的电路图为准。以下为- 45 系列各部位图:

紧固架的安装

接线端子

设置跳线位置

4、与漏型晶体管输出的PLC的接线图

5、与源型晶体管输出的PLC的接线图

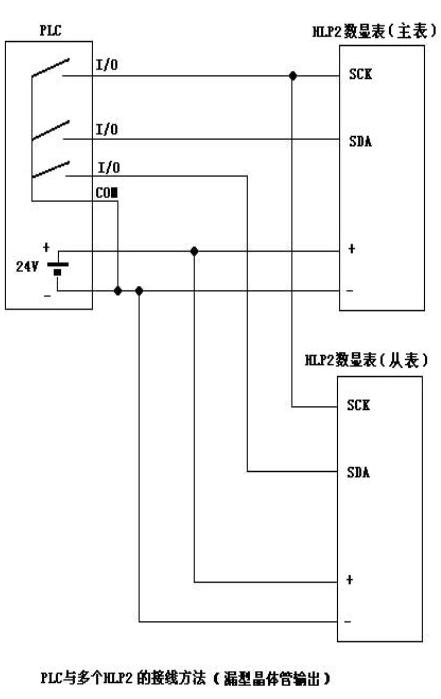

6、当多表连接时,与漏型晶体管输出PLC的接线图

注: 以上接线适合 HLP2 所有型号的数显表,多表连接时其中一个为主表其余全部为从表。

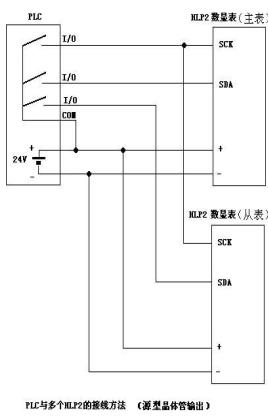

7、当多表连接时,与源型晶体管输出PLC的接线图

注: 以上接线适合 HLP2 所有型号的数显表,多表连接时其中一个为主表其余全部为从表。
