多功能数字表
多功能数字表
一、多功能数字表

显示包括电压、电流、转速等一些模拟量的数字表

二、通用技术参数

一、多功能数字显示表的主要特点
★ HLP-AD10-10-R4型多功能数字显示表使用方便,可以在控制台显示各种数字量显示更加灵活、直观。
★ 该多功能数字显示表的最大显示范围是0~9999,而且其最大显示值还可以根据实际任意设定,并保存在EEPROM以防掉电丢失。比如0~50 至 0~9999。
★ 该多功能数字显示表的输入信号是模拟量0~10V或4~20mA将其转换成0~Nmax的数字信号,转换精度为1/1024,最大显示值Nmax可依据具体情况由用户自行设定。
★?该显示表由LED发光管组成,高亮度显示变频器转速、适合多人多角度观察。
★ 该显示表还可以用于其它AD转换的场合,模拟输入电压范围也可以根据用户需要改为 0—5V 、0—10V以及0—20mA和4~20mA电流环输入。
二、通用技术参数
输入信号:0-10V、0-20mA或4-20mA模拟信号
模拟信号输入电阻:≥ 5KΩ
最大显示值调整范围(Nmax):1~9999
显示范围:0~9999
使用环境:环境温度:-18℃~+50℃;
环境湿度:10~90%相对湿度;
工作电源:AC24V或DC24V±20%;
功 耗:≤1W
结 构:面板表式
三、型号、外形尺寸及功能

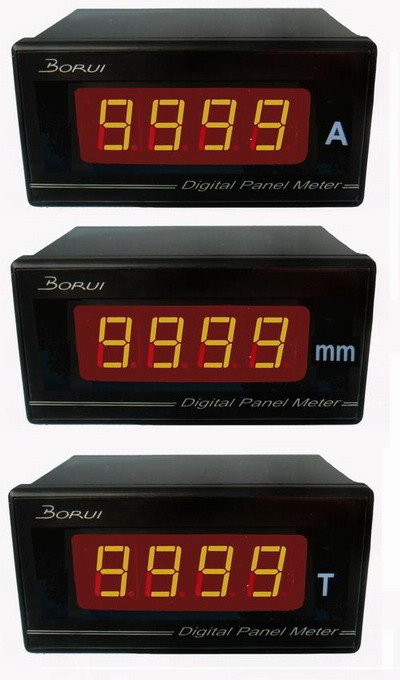

HLP2系列AD模块型号对照表(外形尺寸为 宽×高×深):见封面图。


编号

型号

功能

外形及安装形式

1

HLP-AD10-10-R4

多功能数字显示表,
1路AD转换,精度1024分度,
模拟输入0-10V或0-20mA,
最大显示:9999

外形尺寸mm:
(宽×高×深)
96×48×76
开孔尺寸mm:
92×45

四、使用方法
根据模拟量对应的最大显示值设定Nmax的值,方法:按住“设定选择”键,
再按+或-,可改变Nmax的值。举例的数据对照表(见下表):


变频器输出

最大转速设定Nmax(转)

仪表显示数据范围(转)

010V0-20mA

100

0100

010V0-20mA

5100

05100

010V0-20mA

9999

09999

精度说明:当Nmax设为1024或以下时,显示值的精度为1
Nmax设为2048时,显示值的精度为2,其余类推。
校对:适当增加或减少Nmax的数值可校对显示值。

五、多功能数字显示表接线原理图

完整说明书下载:

多功能数字显示表功能特点.pdf

4-20mA变频器转速显示表功能特点.pdf
